简单的电鱼机制作

更新时间:2017/6/6 9:32:58    阅读:48362    分享此文章:
传统的合金电鱼机方便耐用,可是能量转换效率低,损耗大,主要是因为变压器是开环的,磁损耗很大,所以效率不高,本文介绍的电鱼机是针对这个问题而改进的,效果很显著。

这种电子电鱼机最适合养鱼户捕捞成鱼,对小鱼无害,是该电路的最大的特点。不但在内河、外河都管用,更适合池塘养殖专业大户捕大留小,节省捕鱼成本,也是致富的得力助手。本人这 个精巧制作的电鱼机,制作容易,成本最低,随时随地都可购到配件,出现问题就地轻松调整就可得到解决。也可根据各地区水域深浅情况制作,经本人的朋友使用几年效果的确不错。

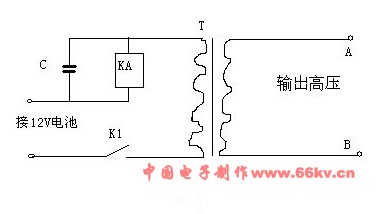

电路工作原理与电子元件的选择,它只需要四只元件即可巧制而成。

1.振荡变压器T:选用CF1型硅钢片铁心,截面积可用9CM2左右(即舌宽25-35MM左右,叠厚35-45MM左右),最终根据需求功率大小而定。初级用直径2.2-2.5MM漆包线,次级用0.60-0.74MM漆包线,初、次级匝数可按1:15-20的比例,根据铁心的大小而定。

2.继电器KA:这是产生脉冲电流的最关键元件之一,选用它时主要考虑的参数是吸合电流大小,继电器线圈通电后,吸合衔铁产生振荡频率。这里是选用机动车上的控制电路FT61-12V25A-38A硅整流调节器,利用调节器上的支架改制,将原线圈全部拆除,用2.2-2.54MM漆包线绕15圈就可以了 。动合间隙触点:由于该继电器承受电流很大,原动合间隙触点电流较小,为此需改进。找纯度应为90%以上的银器熔化,铸成直径为4.5MM、厚度为3.5MM的触点,焊接在铁支架上,调整上下间隙起控点即可。

3.电容C:选用24-28微法,耐压630V以上油浸电容器并联接在继电器上,用以灭弧帮助起振。

4.开关S:固定在操作杆手柄上,可选用按钮型或拔动型(为了安全起见,建议用按钮型),触点电流大于20A,接上导线即可。

5.蓄电池:可用12V、80AH-120AH的电池。

装配与调试:购买一块与蓄电瓶平面大小相近的胶木绝缘板,将变压器,继电器,电容器固定在上面就制作成功了。

调试的方法:若该电鱼机通电不起振,原因是:1.继电器动力合触点间隙调整不当;2.蓄电池电量不足;3.选用的接线太小,焊接接头不够牢固。切记:接到电池的线以及焊接配件的线一定要达到4MM以上。

在A、B两端接上100W的灯泡,接好蓄电池,合上开关,应听到继电器“嗒、嗒......”的响声,同时灯泡要发亮,正常下很亮的,发白光。A、B两点是接电鱼杆的,接上电鱼杆就可以正常电鱼了。
