4路8段闪灯芯片TC4008资料

更新时间:2017/1/16 12:32:28    阅读:34758    分享此文章:
这是一款由一次性烧录的单片机做成的闪灯芯片,4路输出,8种闪烁方式依次循环。

TC4008是天勤电子设计开发的一款4路8段闪灯控制芯片,此芯片做成DIP8封装,采用3-5V直流电压供电,不需要外部振荡和复位,外围电路简单,使用方便,通电即可工作,8段闪烁方式依次循环。

一、外观照片

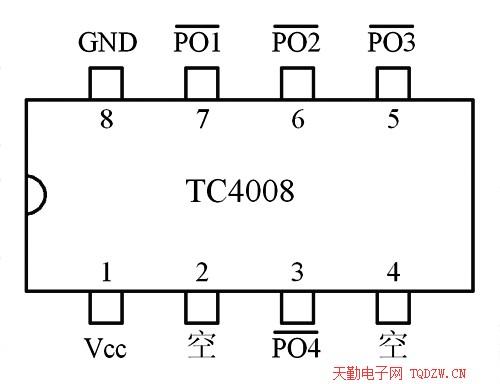

二、TC4008各引脚功能
1、8脚接电源,3、5、6、7脚输出,低电平有效。


三、最简单的电路原理图如下


四、应用实例(花样流水灯)
