电脑显示器15针VGA视频接口定义

更新时间:2017-7-12 17:55:26    阅读:799    分享此文章:
VGA是电脑显示器常用的模拟视频信号接口,它共15个针,本文将介绍其接口定义。

VGA接口实物图(插座)

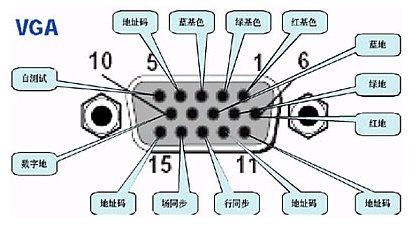

插头插座引脚图



引脚定义



1   RED .Red Video (75 ohm, 0.7 V p-p)(红基色信号)

2   GREEN. Green Video (75 ohm, 0.7 V p-p)(绿基色信号)

3   BLUE. Blue Video (75 ohm, 0.7 V p-p)(蓝基色信号)

4   ID2. Monitor ID Bit 2(显示器标识位2,地址码,I2C接口,主机用来查看显示器ID和型号等信息的接口)

5   GND.   Ground(地)

6   RGND. Red Ground(红色地)

7   GGND. Green Ground(绿色地)

8   BGND. Blue Ground(蓝色地)

9   KEY-Key. (No pin)(空,无引脚)

10   SGND. Sync Ground(同步数字地)

11   ID0 . Monitor ID Bit 0(显示器标识位0,地址码,I2C接口,主机用来查看显示器ID和型号等信息的接口)

12   ID1or SDA . Monitor ID Bit 1(显示器标识位1,地址码,I2C接口,主机用来查看显示器ID和型号等信息的接口)

13   HSYNC or CSYNC   Horizontal Sync (or Composite Sync)(行同步)

14   VSYNC. Vertical Sync(场同步)

15   ID3or SCL. Monitor ID Bit 3(显示器标识位3,地址码,I2C接口,主机用来查看显示器ID和型号等信息的接口)



利用IO口和电阻网络控制VGA像素颜色接口的方法如上图所示,电阻选值计算方法如下:

1:基值电阻=75ohm

2:假设 k 为颜色位数,最高位电阻值为 x ,IO口高电压为 Vio(单位V) ,则计算x的公式为:



3:根据上式可计算出最高位电阻值,由于计算出的值要比75ohm大很多,所以取常用的近似值代替计算出的值即可。次高位电阻值也取近似值,取最高位的2倍,再次高位取次高位的2倍,依次类推计算出所有电阻值。
