用火牛DIY的恒流充电器

更新时间:2017/6/5 20:18:41    阅读:17715    分享此文章:
笔者用给手机充电的火牛充电器,加四只三端可调稳压器、四只电阻,组成能给四节5号和7号充电电池充电的四槽恒流充电器,经两年的实际使用,效果颇为理想。现介绍给大家。

一、所用材料
火牛充电器一只,LM317四只,四槽充电器外壳一只,铜质散热板四块,5Ω/1W电阻四只,1kΩ(1/8W)电阻一只,发光二极管一只,交流电源线一根。

二、火牛充电器输出电流测定

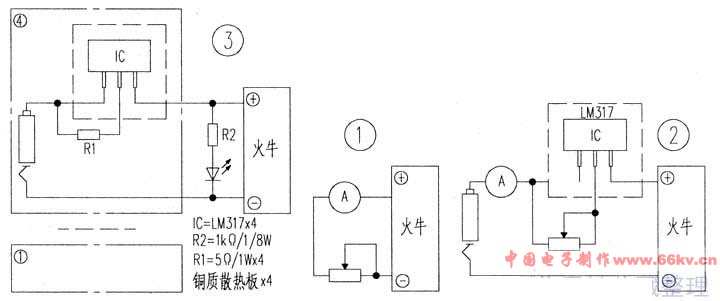

按图1所示将电流表和滑动电阻换好,加电调整滑动电阻,使充电的达到过流保护状态,即停止输出电流,此时表上指示的就是充电的的最大的输出电流1A。

三、恒流电阻的选用
DIY恒流充电器的充电电流要根据火牛的最大输出电流时发热情况(即与火牛的质量有关),按最大输出的70%到80%作额定电流。
该火牛的最大输出电流是1000mA,按80%即800mA给四节5号或7号电池施行并联恒流充电。每节电池按200mA的恒定电流进行充电。按图2接好电流表、滑动电阻和待充电电池。并给三端稳压器加上散热板,加电调整滑动电阻,使电流表上的电流为200mA,停电并测量滑动电阻的阻值。该阻值就是200mA恒定电流的恒流电阻,可选用5Ω。

四、恒流充电器DIY
将火牛的充电板用绝缘带固定在四槽充电器壳内的底部。接好交流电源线,焊好指示灯。将四只三端稳压器分别装在一个铜质散热板上,并把散热板装在充电器壳的两侧外部,将三端器件的输入端和火牛的输出端相接,器件中端和输出端上焊接5Ω恒流电阻。注意,要架空焊接,以利散热。器件的输出端和四槽充电器中的正极相连,电池的负极即弹簧端和火牛的输出负极相接。如图3所示,用同样的方法将其他三路装好。四槽充电器即告完成。

五、恒流充电时间的额定
用已知充电电池容量的1.5倍除以恒定的充电电流200mA,得出需要的充电时间。根据充电电池的制造质量和使用情况,在充电过程中可用温度计监测电池在各阶段的温升情况。对那些未知电池容量的充电电池,在充电时和已知容量的充电电池作温升变化对比。做到心中有数。用较短的充电时间和较低的电池温升,把电池充好。以充电时电池的温升不超过环境温度的10-15°为好。

六、小结
该恒流充电器,对那些其他充电器拒充的电池,表现出出色的充电效果。如能和定时器结合使用,组成自动充电器,还可省去对充电时间监控的麻烦。爱动手的朋友不妨也DIY一下。

七、附图
