数字式万用表测量电容方法详解

更新时间:2016/10/7 23:05:26    阅读:34394    分享此文章:
作为电子入门者,正确使用万用表是最基本的技能,随着技术的发展,越来越多的电子从业者使用数字万用表,本文主要讲解如何用数字万用表测量电容容量。

一、电容容量的测量方法
连接待测电容之前,注意每次转换量程时,复零需要时间,有漂移读数存在不会影响测试精度。
1、电容两端短接,对电容进行放电,确保数字万用表的安全。
2、将功能旋钮开关打至电容档“F”,并选择合适的量程。
3、将电容器插入电容测试座中。
4、读出显示屏上数字。

二、电容的测量步骤

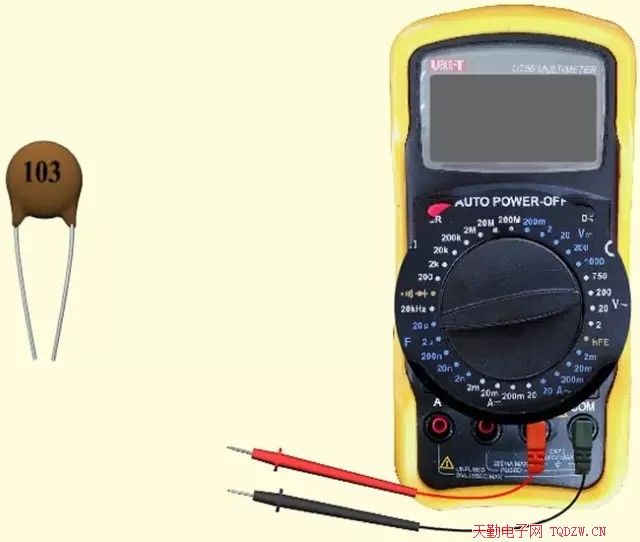

以测量0.01μF(103)的电容为例,测量过程如下:

第一步:估测电容容量选择合适量程,量程越接近电容数读数值越精确;如无法估测,将选择最大量程20μF。

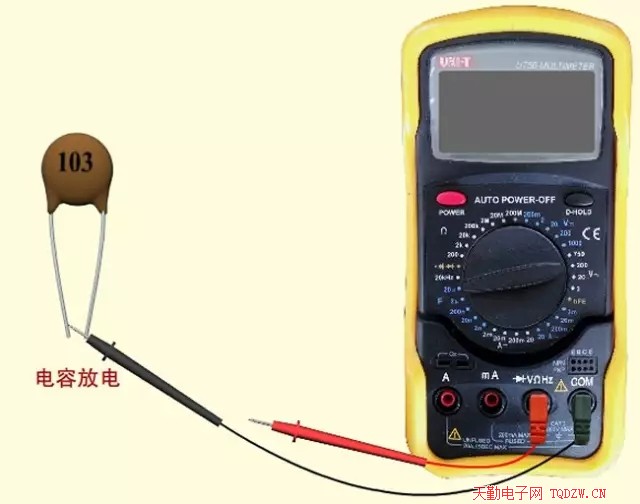

第二步:用表笔对电容放电。

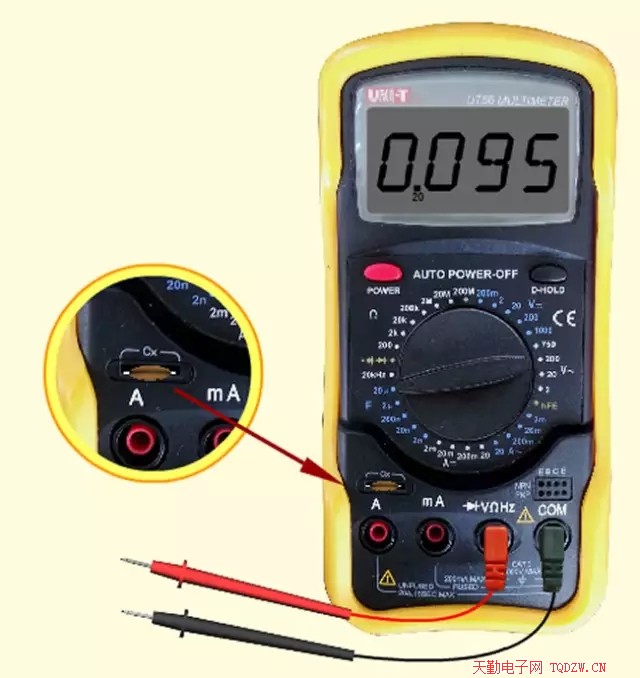

第三步:将电容插入到万用表电容插坐里,打开万用表电源开关,观察读数,测得电容容量为:0.095μF,此电容容量较小,用2μF量程较为接近,测量出来的数值比较精确。

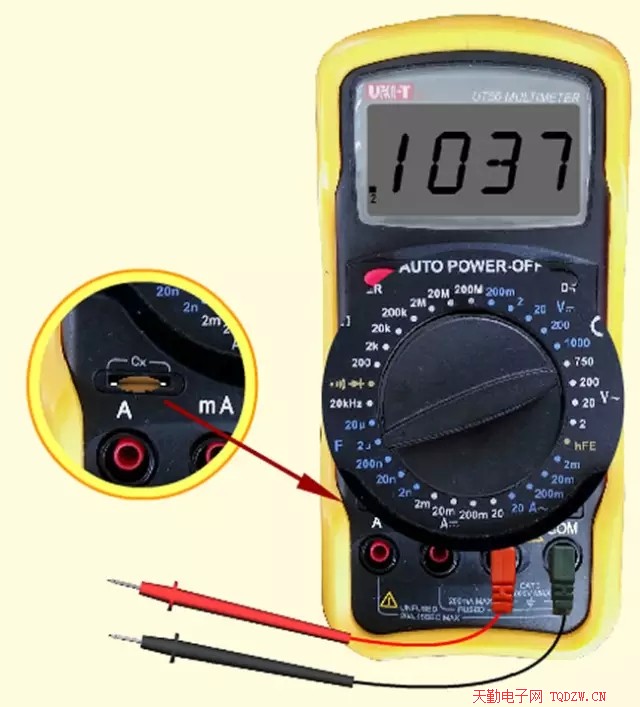

第四步:旋转到电容量程2μF,测得电容容量为:0.103μF。

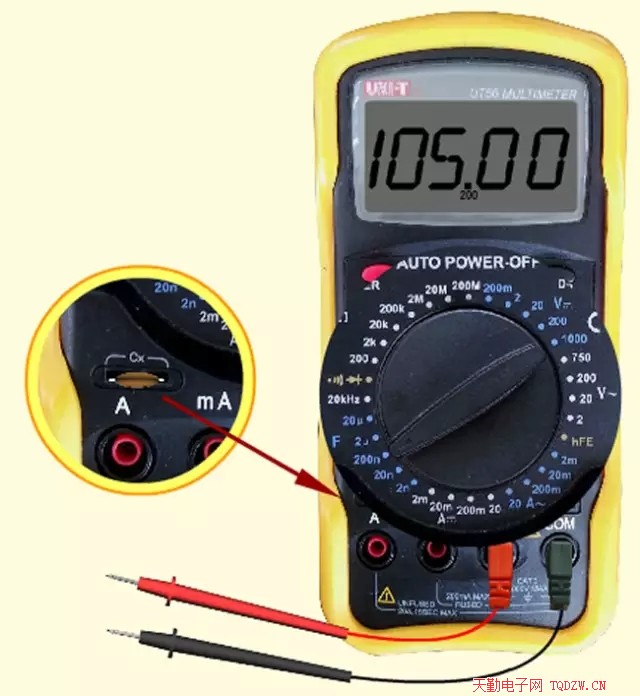

第五步:旋转到电容量程200nF,测得电容容量为:105 nF =0.105μF。

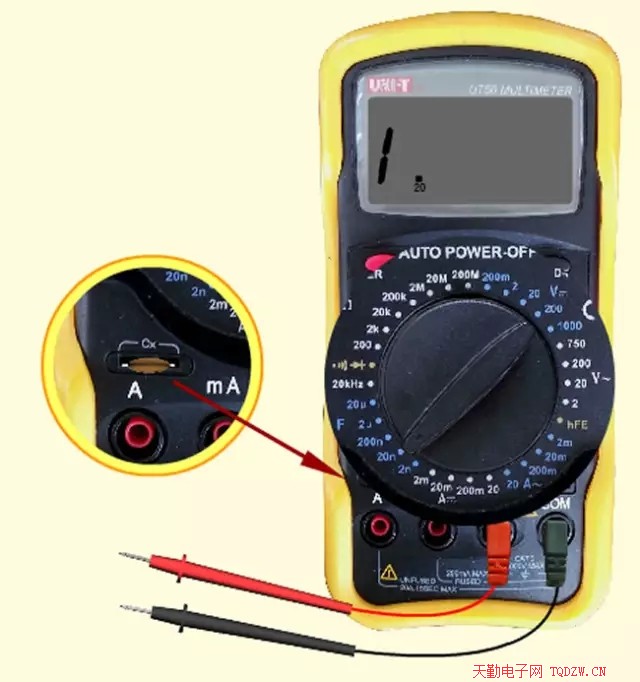

第六步:旋转到电容量程20nF,测得电容容量显示为:“1.”,说明量程不够。

四、注意事项
1、测量前电容需要放电,否则容易损坏万用表。
2、测量后也要放电,避免埋下安全隐患。
3、仪器本身已对电容档设置了保护,故在电容测试过程中不用考虑极性及电容充放电等情况。
4、测量电容时,将电容插入专用的电容测试座中。
5、测量大电容时稳定读数需要一定的时间。
