调试FM发射机用的场强计

更新时间:2017-7-6 17:36:17    阅读:469    分享此文章:
该场强计无需校准,它所指示的电压值是供调整发射机时参考。

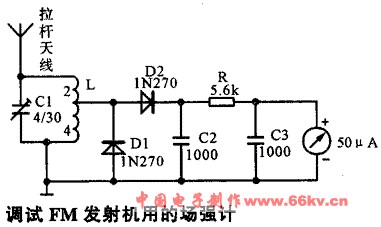

天线选用 70cm 拉杆天线,二极管选用 1N270 ,也可用 2AP9 代替,表头选用满偏电流 50uA 或 100uA 的,电容器须用高频瓷介电容。线圈 L 用 0.6mm 线径的漆包线在直径 6mm 的园棒上密绕 6 匝后脱胎而成,C1 用4/30pF 的微调电容。
