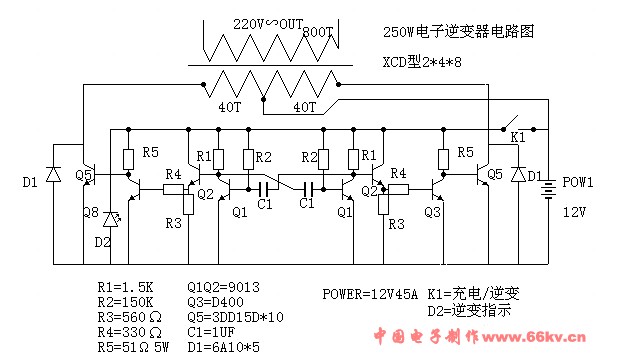

| 此逆变电路由分立元件组成，可以将12V直流电转换为220V交流电，输出功率可以达到250W。 250W电子逆变器电路图如下图：
蓄电池采用12V/45AH，K1是充电/逆变转换开关，K1闭合时为逆变状态，逆变时指示灯D2发光，Q5是大功率三极管3DD15D，每组由10只三极管并联。 |
